Voltaje de funcionamiento: amplio voltaje DC4V ~ 40V
Consumo de energía del módulo: W 0,6 (sin motor de carga), estático 0,1 W

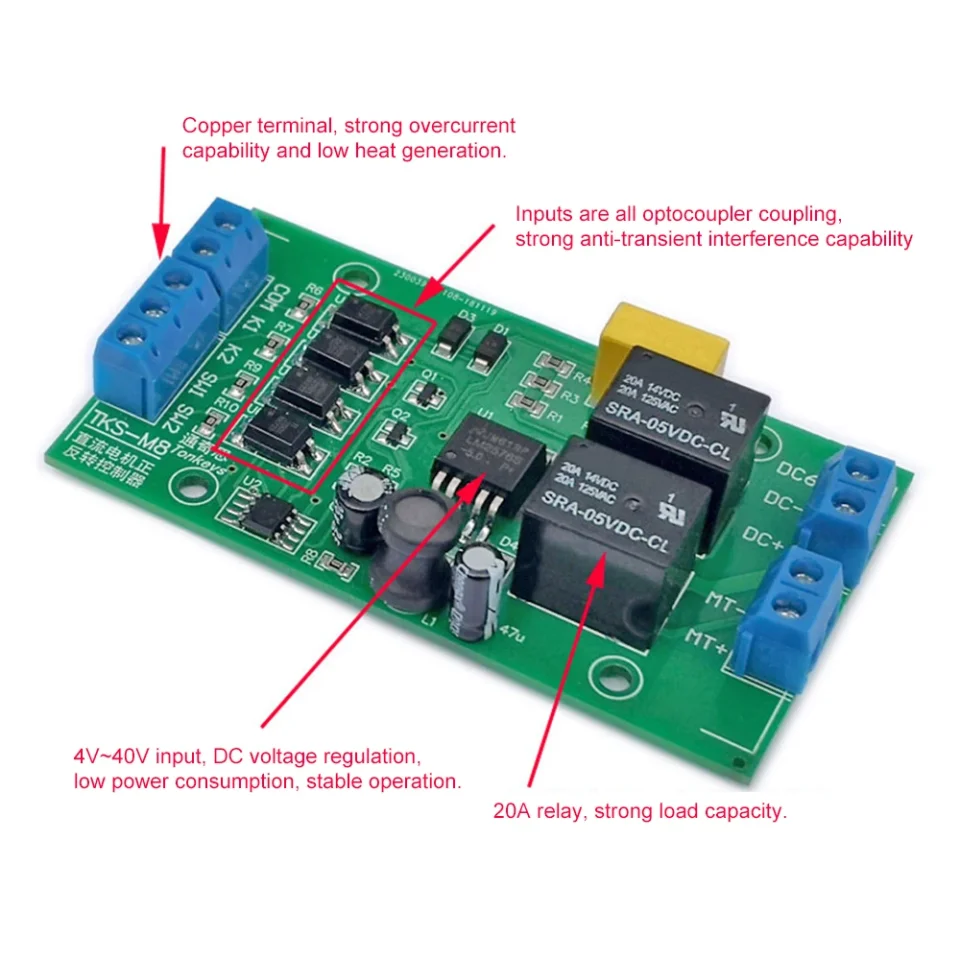

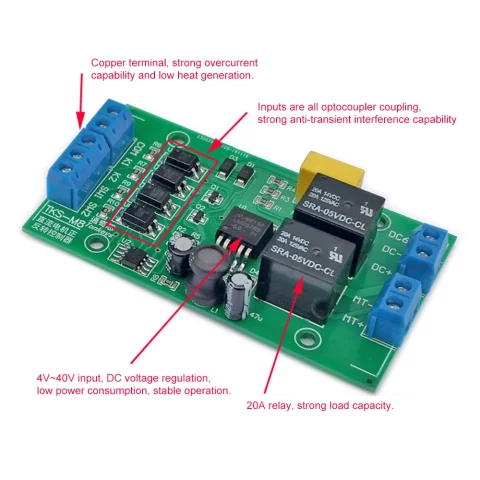

Entrada de señal: bajo nivel activo, la entrada es el polo negativo del optoacoplador. Cuando El voltaje es inferior a 2V, se considera que hay una señal
Velocidad de respuesta: K1 K2 es 20mS, SW1 SW2 es 50mS
Corriente de salida: 20A
Vida de acción:> 150.000 veces
PO/versión estándar: después de un disparador corto, el motor seguirá funcionando hasta que encuentre una señal de límite o conmutación
Versión P1/Jog: Se ejecuta cuando hay una señal, se detiene cuando no hay señal (es decir, presione para ejecutar, suelte para Detener)
Problemas comunes:
1. ¿Cuál es la diferencia entre las versiones PO y P1?
PO es el modo de bloqueo automático. Por ejemplo, cuando se presiona el interruptor de avance externo (K1), el motor girará inmediatamente hacia adelante. En este momento, el interruptor se soltará inmediatamente y el motor seguirá girando hacia adelante. No se detendrá hasta que encuentre la señal de Rotación inversa (K2) o la señal de parada de rotación directa (SW1).
P1 está en modo JOG. Por ejemplo, cuando se presiona el interruptor de avance externo (K1), el motor girará hacia adelante. Cuando se suelta K1, el motor dejará de funcionar inmediatamente.

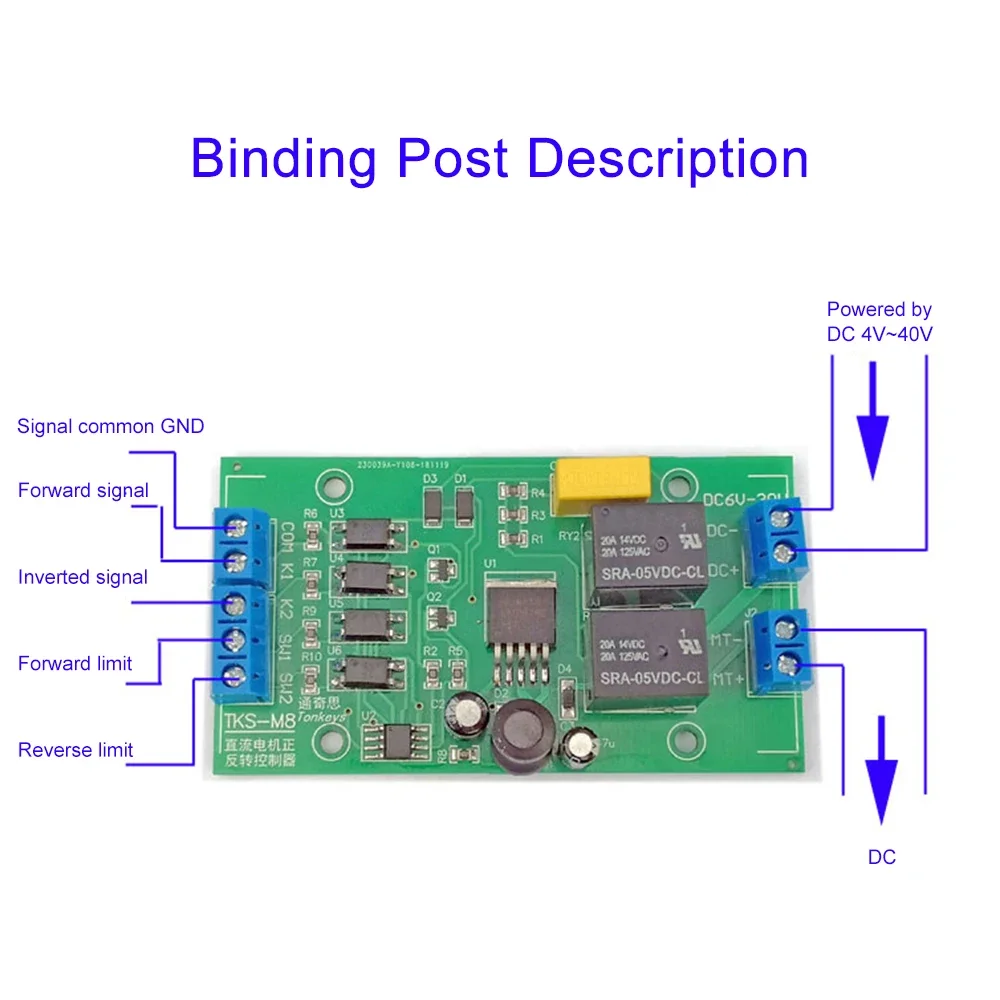

2. ¿son los requisitos para la señal Cuáles? ¿Se puede conectar el sensor?
La señal es baja y activa, puede ser un sensor de tres cables (tipo de dos o más), K1 K2 Sw1 SW2 cumple con esta especificación.
3. ¿La señal de límite es válida en el modo jog P1?
Válido, por ejemplo, si K1 tiene una señal, girará hacia adelante, pero el límite SW1 también tiene una señal, y se detendrá en este momento (no girará hacia adelante).
4. ¿Cuál es la señal límite?
La señal de límite también se puede llamar señal de parada. La señal de límite tiene el tipo de disparo y el nivel habilitado. Por ejemplo, si se encuentra una señal de límite corta durante la rotación hacia adelante, se detendrá, incluso si la señal de límite desaparece, aún se detendrá. La señal de rotación de avance debe reiniciarse para avanzar nuevamente.
5. ¿Cuál es el voltaje de entrada y salida?
El rango de voltaje de entrada de es de 4V ~ 40V, pero para garantizar un funcionamiento fiable, se recomienda usarlo en el rango de 6V-36V. No es necesario especificar 12V o 24V Al comprar, porque todos están dentro del rango, y este módulo tiene un amplio voltaje. El Motor de salida es el mismo que el voltaje de entrada.
6. ¿Puede conducir un motor grande?
La corriente máxima de es de 20A bajo voltaje de 12V, y la corriente máxima es de 10A cuando el voltaje de funcionamiento es de 24V. La potencia máxima del motor de accionamiento generalmente no supera los 80W, y se recomienda que prevalezca el motor de rotor bloqueado del motor.
7. ¿Se puede realizar la rotación automática hacia adelante y hacia atrás?
No tiene una función de temporización, por lo que, estrictamente hablando, no puede corresponder automáticamente. Sin embargo, con el interruptor de arranque, el interruptor de arranque (A) y el interruptor de fin (B), puede lograr una operación recíproca infinita entre los puntos A y B. Método de conexión: el interruptor de inicio y el interruptor de inicio están conectados a K1, está conectado a K2 el interruptor final, y SW1 y SW2 no están conectados. Tenga en cuenta que todos los interruptores están normalmente abiertos.
Lista de embalaje
Controlador de avance y retroceso * 1
